义乌空调回收公司讲解变频电控主要元器件简介
添加时间:2017-10-07 22:00:32

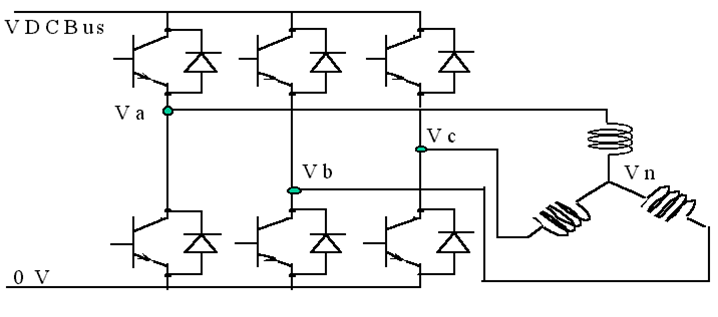

1.变频模块
  变频模块是实现由直流电转变为交流电从而驱动压缩机运转的关键器件,又称为IPM模块。它是一种智能的功率模块,它将6个IGBT管连同其驱动电路和多种保护电路封装在一起。
  模块保护包括:过流、过压、欠压、短路、过热


2.整流桥堆
整流桥的作用是:
    将交流电源变为直流电。
直流输出电压值=输入交流电压*整流系数1.414(约300V左右)。
   目前使用型号T25VB60(25A/600V)
               T15VB60(15A/600V)

3.电抗器
   我们在变频分体室外机直流300V电源内串联了两个电抗器,其作用是为了提高整机的电源功率因素及消除谐波电流,达到通过EMC 认证标准的目的。

4.滤波器
   为了通过EMC抗干扰功率及干扰电压测试而采用的一种
   一体化滤波器件。
5.大直流滤波电容
  电解电容,用做直流电源滤波,视功率不同,每套控制  器使用3-6个(560uf/个)。

  6.放电管
  用以防止雷击损坏电控电器部件。
  目前使用放电管参数为3600V。

  7.光耦
  用于芯片到模块间驱动信号的传送及隔离,另外在室内外通讯上也使用。室外控制板一共使用了9个光耦器件。

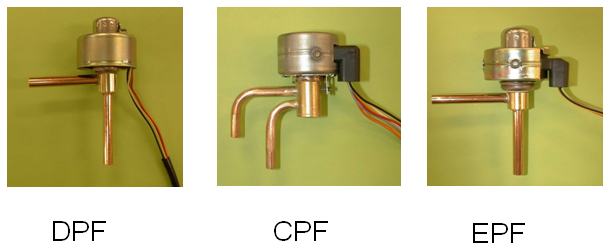

8.电子膨胀阀:
  电子膨胀阀由本体、线圈部件构成。驱动方式为永久磁体型步进电机直动式。
  电子膨胀阀的作用:通过调节电子膨胀阀阀门的开度,达到调整系统流量的目的。其内部结构及外观如下图
