义乌家电回收公司讲解变频空调通讯原理
添加时间:2017-10-07 22:23:51


当信号处于室内发送,室外接收时,室外OUTDOOR-TXD
  置高电平,室外发送光耦IC21始终导通,若室内IN-TXD发
  送高电平“1”,室内发送光耦IC2导通,电流环闭合,室
  内接收光耦IC1、室外接受光耦IC20导通,室外OUT-RXD接
  收高电平“1”; 若室内IN-TXD发送低电平“0”, 室内
  发送光耦IC2截止,电流环断开,接收光耦IC1、IC20截
  止,室外OUT- RXD接收低电平“0”,从而实现了通信信
  号由室内向室外的传输。同 理,可分析通信信号由室外
  向室内的传输过程。

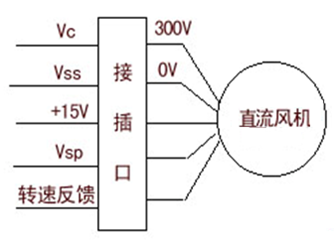

全直流风机控制原理接线图


直流室内外风机控制原理


室外直流风机工作原理与直流压缩机基本相同。
  Vc为高压直流供电部分提供的直流电源,供风机绕组工作使
  用,300V左右,由于用户电源电压有高有低,因而Vc实际在
  200V-375V之间;义乌家电回收
  +15V电压为风机内电路板的工作电源电压;

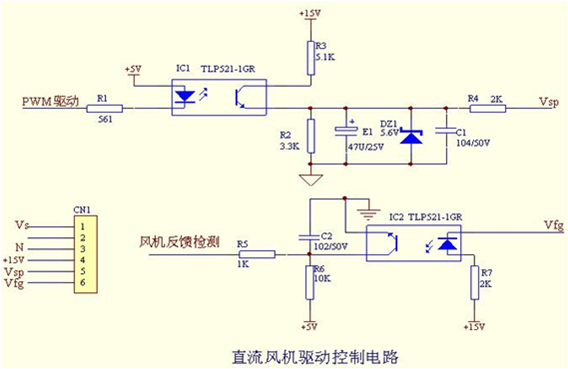

  Vsp为风机转速控制信号,室外主控芯片发出的外风机风速
  控制信号为+5V的脉冲数字信号,经过数模转换电路 ,转换
  为+15V的模拟信号,即Vsp,控制电机内电路板以 产生PWM
  电压波形;风速反馈信号为12脉冲/转,脉冲幅值+15V,因
  主控板芯片工作电压为+5V,因此需在电源板上将其转换成
  +5V的信号后,才能供给外主控芯片以检测外风机转数。
